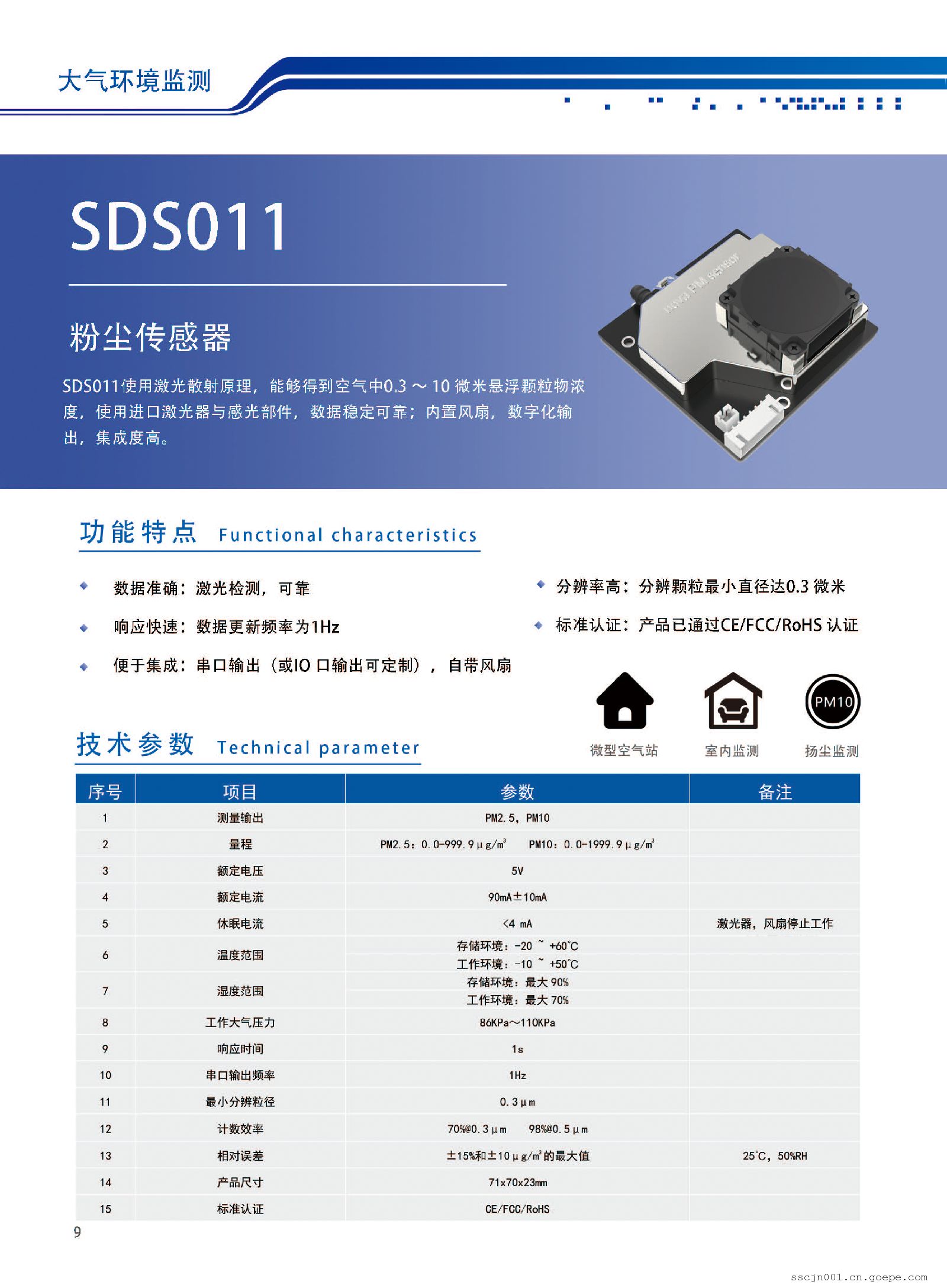

概述
SDS011使用激光散射原理，能够得到空气中0.3 ～ 10 微米悬浮颗粒物浓度，使用进口激光器与感光部件，数据稳定可靠；内置风扇，数字化输出，集成度高。
特点
- 数据准确：激光检测，可靠；u
- 响应快速：数据更新频率为1Hz；
- 便于集成：串口输出（或IO口输出可定制），自带风扇；
- 分辨率高：分辨颗粒***小直径达0.3微米；
- 标准认证：产品已通过CE/FCC/RoHS认证。
适用范围
PM2.5检测仪，净化器。
工作原理
采用激光散射原理：当激光照射到通过检测位置的颗粒物时会产生微弱的光散射，在特定方向上的光散射波形与颗粒直径有关，通过不同粒径的波形分类统计及换算公式可以得到不同粒径的实时颗粒物的数量浓度，按照标定方法得到跟***单位统一的质量浓度。
技术指标
| 序号 |
项目 |
参数 |
备注 |
| 1 |
测量输出 |
PM2.5,PM10 |
|
| 2 |
量程 |
PM2.5:0.0-999.9μg/m3
PM10:0.0-1999.9μg/m3 |
|
| 3 |
额定电压 |
5V |
|
| 4 |
额定电流 |
70mA±10mA |
|
| 5 |
休眠电流 |
<4 mA |
激光器，风扇停止工作 |
| 6 |
温度范围 |
存储环境：-20 ~ +60℃ |
|
| 工作环境：-10 ~ +50℃ |
|
| 7 |
湿度范围 |
存储环境：***大90% |
|
| 工作环境：***大70% |
|
| 8 |
工作大气压力 |
86KPa~110KPa |
|
| 9 |
响应时间 |
1s |
|
| 10 |
串口数出频率 |
1Hz |
|
| 11 |
***小分辨粒径 |
0.3μm |
|
| 12 |
计数效率 |
70%@0.3μm
98%@0.5μm |
|
| 13 |
相对误差 |
±15%和±10μg/m3的***大值 |
25℃,50%RH |
| 14 |
产品尺寸 |
71x70x23mm |
|
| 15 |
标注认证 |
CE/FCC/RoHS |
|
电源要求
电源电压：4.7~5.3V
电源功率：大于1W（电流大于200mA）
电源电压纹波小于20mV
使用寿命
使用寿命是激光粉尘传感器的关键指标之一，诺方激光粉尘传感器使用高质量长寿命的进口激光二极管，使用寿命长达8000小时，对于连续使用时间不长的应用场合（例如检测仪）可使用默认配置1Hz连续测量，对于需要连续使用的应用场合（例如净化器，空气质量监控等），可以使用间接开机测量的方式延长使用寿命，例如1分钟开机20秒，关机40秒可将使用寿命延长至3倍。如若有其他要求，可联系诺方定制，诺方愿为大中小厂商和开发者服务。
产品规格
产品尺寸
L*W*H=71*70*23mm
接口说明
| 管脚 |
名称 |
备注 |
| 1 |
NC |
悬空 |
| 2 |
1μm |
PM2.5数值0-999，PWM输出 |
| 3 |
5V |
5V电源输入 |
| 4 |
2.5μm |
PM10数值0-999，PWM输出 |
| 5 |
GND |
地 |
| 6 |
R |
串口接收RX，TTL电平@3.3V |
| 7 |
T |
串口发送TX，TTL电平@3.3V |
备注：
接口间距采用2.54 mm，无特殊说明采用90度插针接口。
通讯协议
串口通讯协议：9600 8N1。(速率9600，数据位8，校验位无，停止位1)
串口上报通讯周期：1+0.5秒
数据帧（10字节）：报文头+指令号+数据(6字节)+校验和+报文尾
| 字节序号 |
名称 |
备注 |
| 0 |
报文头 |
AA |
| 1 |
指令号 |
C0 |
| 2 |
数据1 |
PM2.5低字节 |
| 3 |
数据2 |
PM2.5高字节 |
| 4 |
数据3 |
PM10低字节 |
| 5 |
数据4 |
PM10高字节 |
| 6 |
数据5 |
ID字节1 |
| 7 |
数据6 |
ID字节2 |
| 8 |
校验和 |
校验和 |
| 9 |
报文尾 |
AB |
校验和：数据1到数据6的字节加和。
PM2.5数据内容：PM2.5(μg /m3) = ((PM2.5高字节*256) + PM2.5低字节)/10
PM10数据内容：PM10(μg /m3) = ((PM10高字节*256) + PM10低字节)/10
SN低字节与高字节为传感器粘贴条码的后四位。
联系方式：
济南诺方电子技术有限公司
联系0531—8286 8930 ； 0531—8286 8931
地 址：济南市市中区万寿路2号国际创新设计产业园
传 真：0531—8286 8198
张经理 ; QQ ---
刘经理 ; QQ ---
