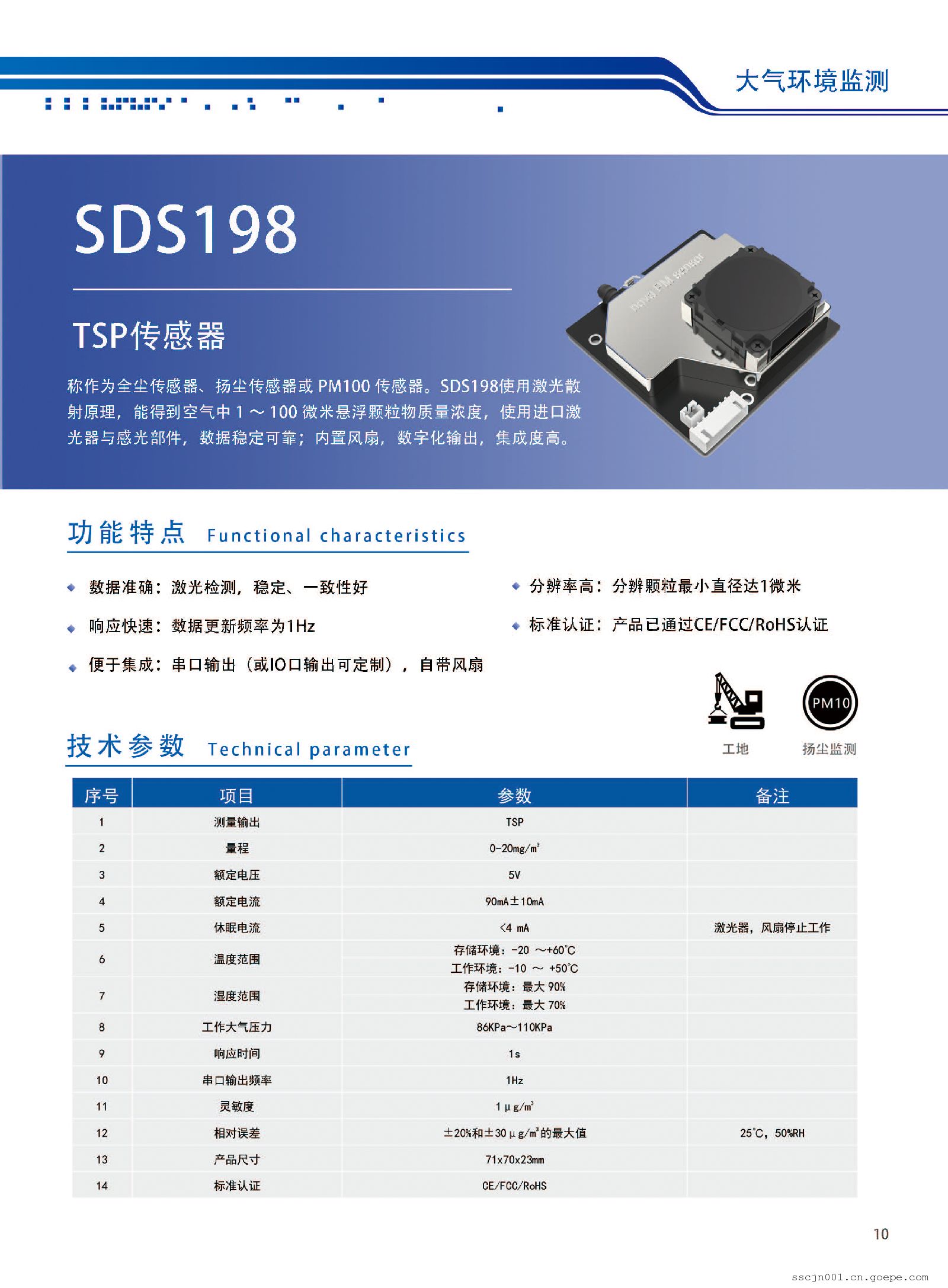

概述
PM100传感器，又称作为全尘传感器、扬尘传感器或TSP传感器。SDS198使用激光散射原理，能得到空气中1～100微米悬浮颗粒物质量浓度，使用进口激光器与感光部件，数据稳定可靠；内置风扇，数字化输出，集成度高。由于风力风向等因素影响，很多情况下TSP浓度空间分布并不均匀，如工地、道路、石子加工厂等，此时更适合用SDS198进行多布点测试。
特点
- 数据准确：激光检测，稳定、一致性好；
- 响应快速：数据更新频率为1Hz；
- 便于集成：串口输出（或IO口输出可定制），自带风扇；
- 分辨率高：分辨颗粒***小直径达1微米；
- 标准认证：产品已通过CE/FCC/RoHS认证。
适用范围
TSP监测、扬尘监测、净化监测，道路、工厂、矿场、石子加工厂、建筑工地环境监测。
工作原理
采用激光散射原理：当激光照射到通过检测位置的颗粒物时会产生微弱的光散射，在特定方向上的光散射波形与颗粒直径有关，通过不同粒径的光学积分统计及换算公式可以得到不同粒径的实时颗粒物的数量浓度，按照标定方法得到跟***单位统一的质量浓度。
电源要求
电源电压：4.7~5.3V
电源功率：大于1W（电流大于200mA）
电源电压纹波小于20mV
关于使用寿命
使用寿命是激光粉尘传感器的关键指标之一，诺方激光粉尘传感器使用高质量长寿命的进口激光二极管，使用寿命长达8000小时，对于连续使用时间不长的应用场合（例如检测仪）可使用默认配置1Hz连续测量，对于需要连续使用的应用场合（例如净化器，空气质量监控等），可以使用间接开机测量的方式延长使用寿命，例如5分钟开机60秒，关机240秒可将使用寿命延长至5倍，具体设置方式可联系诺方索取技术资料。如若有其他要求，可联系诺方定制。
接口说明
| 管脚 |
名称 |
备注 |
| 1 |
NC |
悬空 |
| 2 |
1μm |
备用 |
| 3 |
5V |
5V电源输入 |
| 4 |
2.5μm |
备用 |
| 5 |
GND |
地 |
| 6 |
R |
串口接收RX，TTL电平@3.3V |
| 7 |
T |
串口发送TX，TTL电平@3.3V |
注：接口间距采用2.54mm，无特殊说明采用90度插针接口。
通讯协议
串口通讯协议：9600 8N1。(速率9600, 数据位8，校验位无，停止位1)
串口上报通讯周期：1.2秒
数据帧（10字节）：报文头+指令号+数据(6字节)+校验和+报文尾
| 字节序号 |
名称 |
备注 |
| 0 |
报文头 |
AA |
| 1 |
指令号 |
CF |
| 2 |
数据1 |
保留 |
| 3 |
数据2 |
保留 |
| 4 |
数据3 |
PM100低字节 |
| 5 |
数据4 |
PM100高字节 |
| 6 |
数据5 |
ID字节1 |
| 7 |
数据6 |
ID字节2 |
| 8 |
校验和 |
校验和 |
| 9 |
报文尾 |
AB |
校验和：数据1到数据6的字节加和。
PM100数据内容：PM100(μg/m3) = ((PM100高字节*256) + PM100低字节)
